INTRUMENTOS DIGITALES DE AVIACION







EICAS

Es un sistema integrado utilizado en las aeronaves modernas para proporcionar a la tripulación de las aeronaves los motores de aeronaves y otros sistemas de instrumentación y de la tripulación annunciations. Airbus utiliza un sistema similar que llaman ECAM (Electronic centralizado de seguimiento de aeronaves), que además de las características de EICAS prevé también recomendó la adopción de medidas correctivas.


EICAS típicamente incluye la instrumentación de diversos parámetros del motor, incluyendo, por ejemplo RPMs, valores de temperatura, caudal de combustible y la cantidad, presión de aceite etc típicas de otros sistemas de la aeronave controlados por EICAS son, por ejemplo, hidráulica, neumática, eléctrica, de deshielo, el medio ambiente y control de los sistemas de superficie. Sustituye a todos los medidores analógicos con software impulsado por pantallas electrónicas. La mayor parte de el área de la pantalla se utiliza para la navegación y la orientación de muestra, pero una pantalla o una sección de una pantalla está reservado específicamente para EICAS



GPS



Alertar a la tripulación del sistema (CAS) se utiliza en lugar de la annunciator panel sobre los sistemas más antiguos. Más que un fallo del sistema de señalización por encender una luz detrás de un botón de translúcido, los fracasos se muestran como una lista de los mensajes en una ventana pequeña cerca de la EICAS otras indicaciones


El Global Positioning System (GPS) o Sistema de Posicionamiento Global (más conocido con las siglas GPS, aunque su nombre correcto es NAVSTAR-GPS ) es un Sistema Global de Navegación por Satélite (GNSS) que permite determinar en todo el mundo la posición de un objeto, una persona, un vehículo o una nave, con una precisión hasta de centímetros, usando GPS diferencial, aunque lo habitual son unos pocos metros. Aunque su invención se atribuye a los gobiernos francés y belga, el sistema fue desarrollado e instalado, y actualmente es operado por el Departamento de Defensa de los Estados Unidos.








El GPS funciona mediante una red de 27 satélites (24 operativos y 3 de respaldo) en órbita sobre el globo, a 20.200 km, con trayectorias sincronizadas para cubrir toda la superficie de la Tierra. Cuando se desea determinar la posición, el receptor que se utiliza para ello localiza automáticamente como mínimo tres satélites de la red, de los que recibe unas señales indicando la posición y el reloj de cada uno de ellos. Con base en estas señales, el aparato sincroniza el reloj del GPS y calcula el retraso de las señales; es decir, la distancia al satélite. Por "triangulación" calcula la posición en que éste se encuentra. La triangulación en el caso del GPS, a diferencia del caso 2-D que consiste en averiguar el ángulo respecto de puntos conocidos, se basa en determinar la distancia de cada satélite respecto al punto de medición. Conocidas las distancias, se determina fácilmente la propia posición relativa respecto a los tres satélites. Conociendo además las coordenadas o posición de cada uno de ellos por la señal que emiten, se obtiene la posición absoluta o coordenadas reales del punto de medición. También se consigue una exactitud extrema en el reloj del GPS, similar a la de los relojes atómicos que llevan a bordo cada uno de los satélites.


VOR





Es un acrónimo para la frase "VHF Omnidirectional Range", que en castellano significa Radiofaro Omnidireccional de VHF.




Se trata de una radioayuda a la navegación que utilizan las aeronaves para seguir en vuelo una ruta prestablecida. Generalmente se encuentra una estación VOR en cada aeropuerto. La antena VOR de la estación emite una señal de radiofrecuencia VHF en todas direcciones, que es recibida por el equipo VOR de cualquier aeronave que se encuentre dentro del rango de alcance (max. unos 240 km) y tenga sintonizada la frecuencia de dicha estación (que puede variar de 108 a 118 MHz modulada en AM).La radiofrecuencia emitida por un VOR contiene o está modulada por tres señales. Una es la identificación de la estación en código Morse, que permite al piloto identificar la estación. Las otras dos son ondas senoidales de 30 Hz cuyas fases varían entre si. Se les llama señal de referencia y señal variable respectivamente. La referencia mantiene siempre su fase constante, mientras que la variable cambia su fase según la dirección en la que sea emitida. Dicha dirección se mide como un azimut, es decir, se divide en 360 grados alrededor de la antena VOR contando en sentido horario a partir del norte magnético terrestre, punto en el cual la señal de referencia y la variable tienen fase idéntica. De esta manera se puede visualizar una antena VOR como el punto desde el cual parten 360 líneas de dirección, a las que se les llama radiales. Un ejemplo de frecuencia y estación VOR sería: RES (114.2 MHz) (y su transmisión en Morse: .-. . ...)

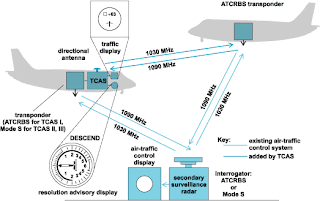

TCAS





Corresponde a las siglas de Traffic alert and Collision Avoidance System en inglés. Es un sistema embarcado que prevé posibles colisiones entre diferentes aeronaves y funciona independientemente a los servicios de tránsito aéreo. Este dispositivo fue diseñado en los Estados Unidos en la década de los '80, surgiendo de las investigaciones desde los años '50 para evitar colisiones entre aeronaves medianas. Se basa en el estándar de OACI llamado ACAS (Airborne Collision Avoidance System).
